一、引言 自然肌肉骨骼系統結合軟組織與剛性結構，實現了兼具適應性和精確性的多樣化力學行為，這為機器人的設計提供了靈感。然而，現有多材料3D打印技術在結構復雜度和多樣性上存在局限，其能實現的剛度范圍離散且較窄，材料各向異性也多由成分或打印技術固定，難以模仿自然系統的廣泛特性，而晶格超材料雖有通過單一基材實現連續、廣泛機械性能調節的潛力，但現有設計在剛度范圍和各向異性編程能力上仍受限于可創建的幾何范圍。 近日，洛桑聯邦理工學院Josie Hughes教授團隊在Science advances期刊上發表了一項重要研究成果。提出了基于單一材料晶格幾何設計的編程方法，通過拓?fù)湔{(diào)節和疊加編程兩種幾何設計方法，實現了對晶格結構剛度和各向異性的精確調控，從而創建出具有空間變化機械性能的三維結構，可從類組織的柔順性到類骨的承重能力；同時制造出了可編程彎曲輪廓關節的肌腱驅動式仿肌肉骨骼機器人大象，為設計輕量化、適應性強的機器人提供了解決方案。

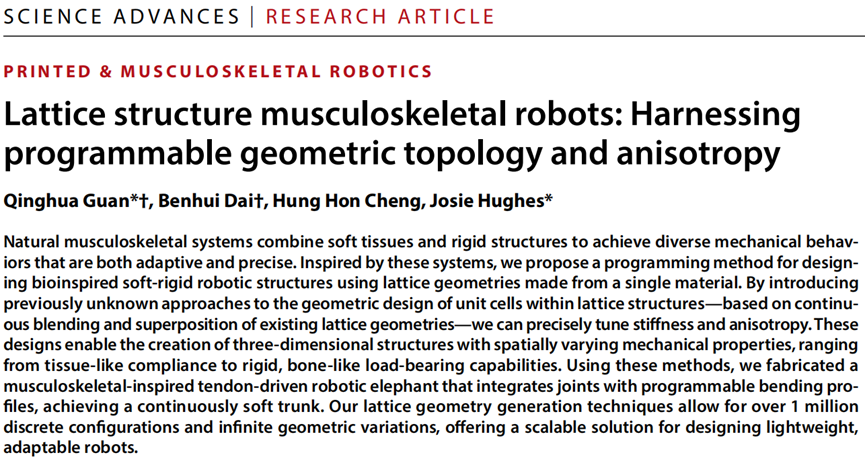

論文標題為"Lattice structure musculoskeletal robots: Harnessing programmable geometric topology and anisotropy"。
二 研究內容

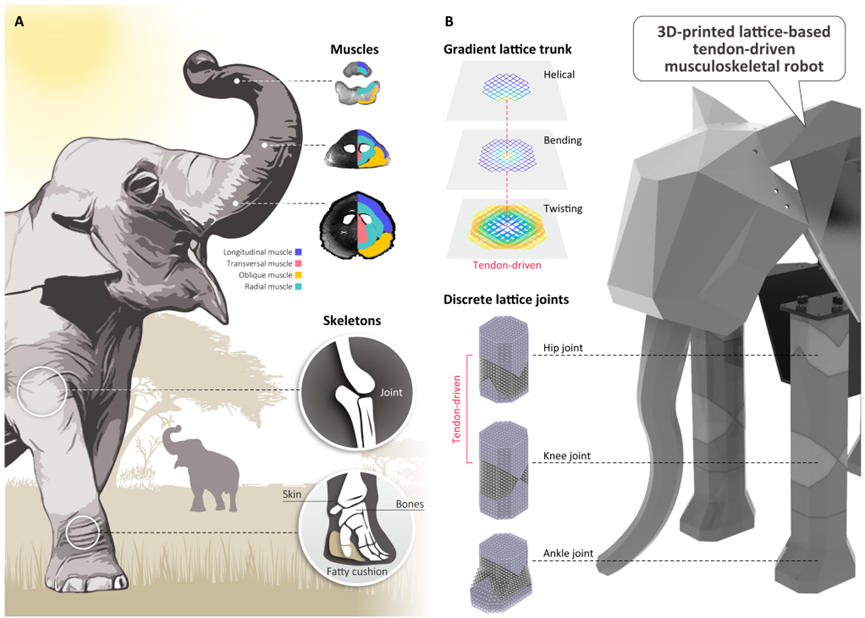

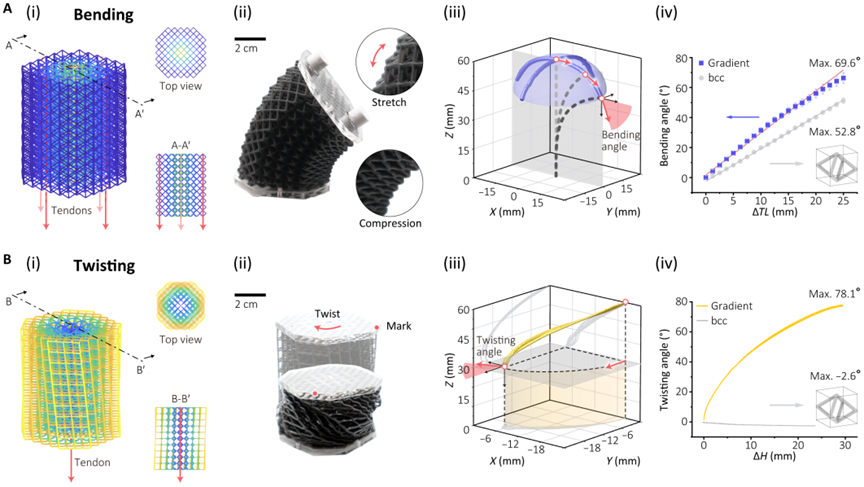

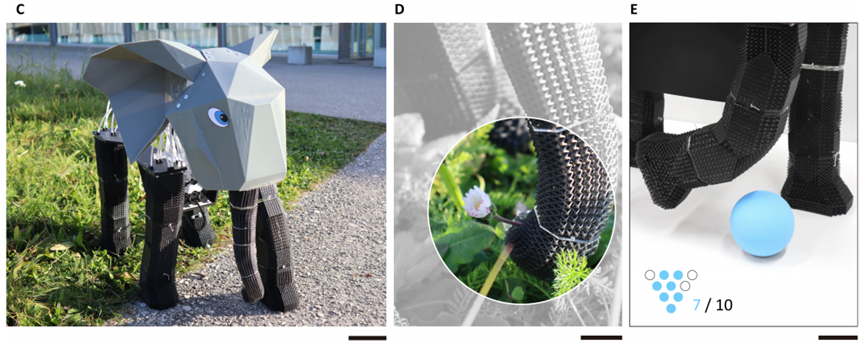

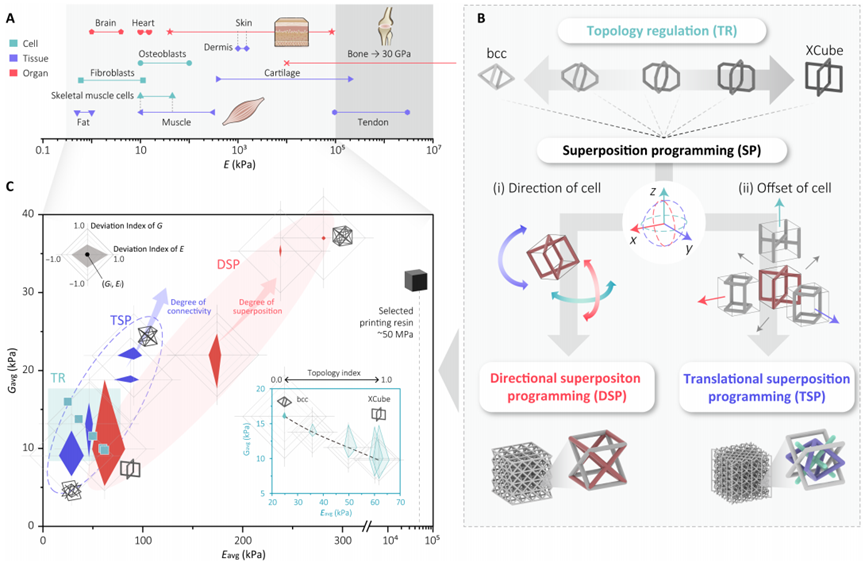

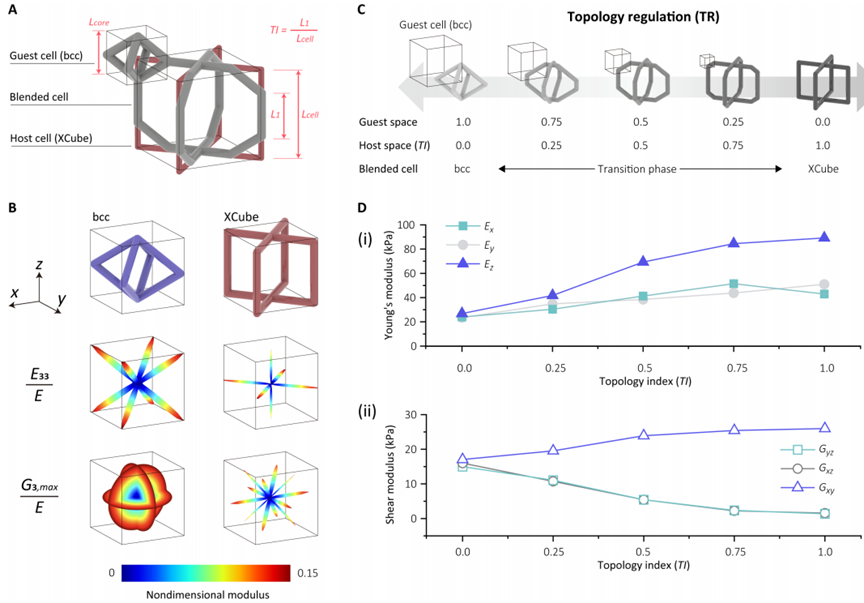

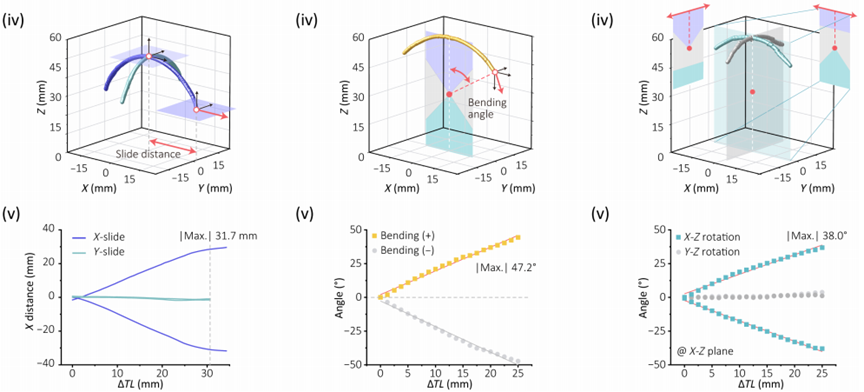

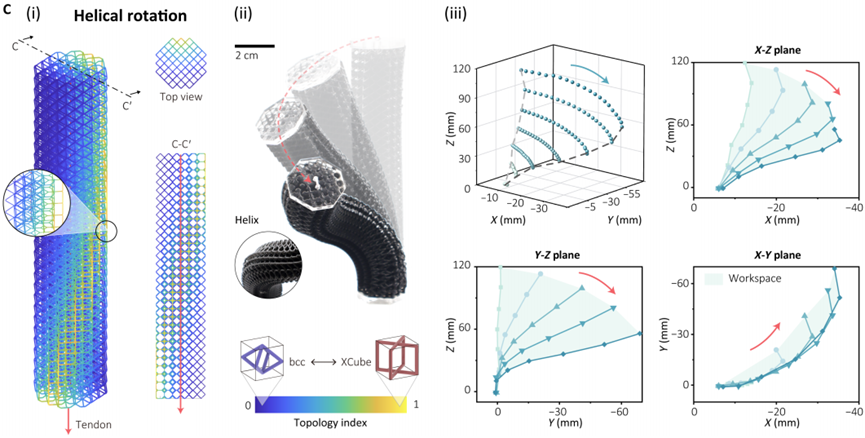

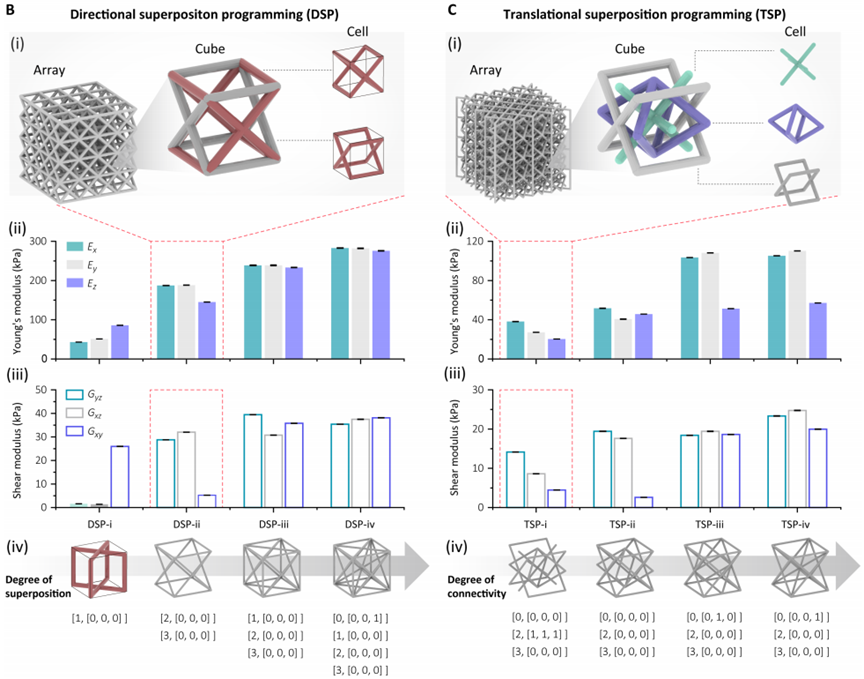

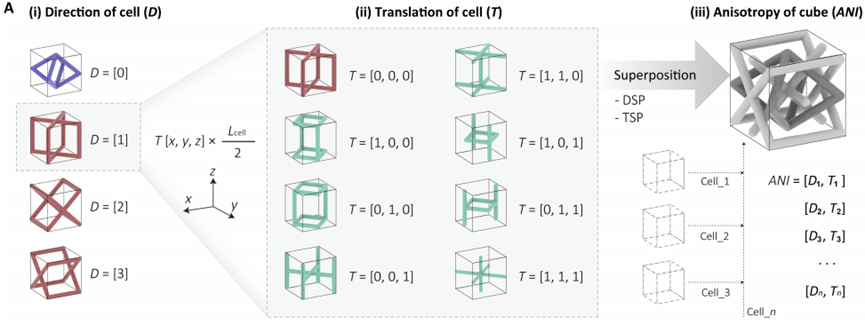

本研究受自然肌肉骨骼系統啟發，基于單一材料設計仿生物軟-硬機器人結構的編程方法，該方法通過對晶格結構中單元胞的幾何設計，精確調節剛度和各向異性，從而創建具有空間變化機械性能的三維結構，適用于構建類似骨骼系統的剛性關節結構。同時，基于這些方法制作了仿大象的肌肉骨骼機器人，其軟軀干利用拓?fù)湔{(diào)節方法實現彎曲、扭轉和螺旋運動，腿部利用疊加編程方法實現多種關節運動，且整體機器人展現出良好的操作和承載能力。 圖1 晶格肌肉骨骼機器人。 圖1展示了晶格肌肉骨骼機器人的概念，包括大象肌肉骨骼系統的靈感來源、基于3D打印晶格的肌腱驅動肌肉骨骼機器人的結構設計、機器人大象的外觀光學圖像、機器人軀干夾取花朵的放大圖像以及機器人抬腿踢保齡球的狀態，尺寸分別為10 cm、2 cm和5 cm。這些內容呈現了受大象肌肉骨骼系統啟發設計的該機器人的整體結構、關鍵部件及功能表現，體現了其軟軀干的靈活性和剛性關節的承重能力等特點。 圖2 通過不同形式的拓?fù)渚幊趟苓_(dá)到的機械性能范圍。 圖2展示了通過不同拓?fù)渚幊绦问娇蓪?shí)現的力學性能范圍，其中包含生物系統中不同組織和結構的楊氏模量、拓?fù)湔{(diào)節和疊加編程兩種幾何編程方法，以及不同幾何編程可實現的楊氏模量和剪切模量范圍，并用基于菱形的形狀突出了剪切模量和楊氏模量的各向異性范圍。這些內容直觀呈現了生物系統的力學性能特點以及所采用的幾何編程方法能夠?qū)崿F(xiàn)的力學性能調節范圍，為晶格結構肌肉骨骼機器人的設計提供了性能參考。 圖3 用于實現從一種幾何形狀到另一種幾何形狀的連續融合的拓?fù)湔{(diào)節方法。 圖3展示了拓?fù)湔{(diào)節方法實現從一種幾何形狀到另一種幾何形狀的連續融合過程，包括體心立方（BCC）和XCube兩種晶格類型及在無量綱楊氏模量和剪切模量上的各向異性，拓?fù)湔{(diào)節中BCC與XCube之間的拓?fù)滢D(zhuǎn)換示意圖，以及隨著拓?fù)渲笖?shù)增加，從BCC到XCube的幾何調節呈連續方式的表現。這些內容呈現了拓?fù)湔{(diào)節方法通過調節拓?fù)渲笖?shù)實現兩種晶格單元連續融合的原理以及力學性能變化，該方法為如何實現剛度和各向異性的連續調控提供了研究思路。 圖4 由拓?fù)浣Y(jié)構調控的多運動型肌肉結構。 圖4展示了基于拓?fù)湔{(diào)節方法設計的肌肉結構實現多種運動的情況，包括彎曲運動、扭轉運動和螺旋運動，每種運動均呈現了肌肉結構和肌腱布局的示意圖、運動的實驗變形情況，以及彎曲運動中不同肌腱長度對應的彎曲角度、扭轉運動中不同高度對應的扭轉角度等。這些內容直觀呈現了拓?fù)湔{(diào)節方法在設計具有特定運動功能的肌肉結構中的應用，體現了通過調節拓?fù)渲笖?shù)可實現多樣化的變形行為，為軟連續體結構的設計提供了參考。 圖5 各向異性調節的疊加編程方法。 圖5展示了疊加編程方法對各向異性的調控，包括改變單元胞的方向和平移兩種疊加方式及其對立方體各向異性的編程作用，還呈現了通過方向疊加編程和平移疊加編程得到的立方體的力學性能，如特定立方體樣品的放大結構、楊氏模量、剪切模量，以及疊加度或連接度增加時的立方體示意圖，直觀體現了疊加編程方法在調節晶格單元剛度和各向異性方面的作用。 圖6 用于多種運動的疊加編程骨骼關節。 圖6展示了基于疊加編程方法設計的骨骼關節實現多種運動的情況，包括平面關節的滑動、單軸關節的彎曲以及雙軸關節的雙向彎曲，每種關節均呈現了生物系統中關節的示意圖和機制、骨骼關節與肌腱布局的示意圖、運動的實驗變形情況、工作空間，以及滑動距離、彎曲角度等隨肌腱長度變化的數據，直觀呈現了疊加編程方法在設計具有特定運動功能的骨骼關節中的應用，體現了通過疊加編程可實現多樣化的關節運動行為。 圖7 用于多種運動的疊加編程骨骼關節。

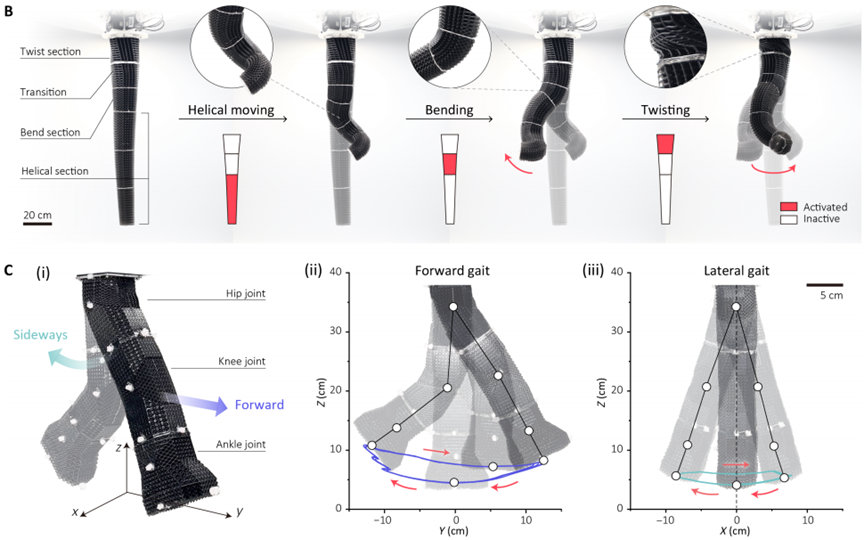

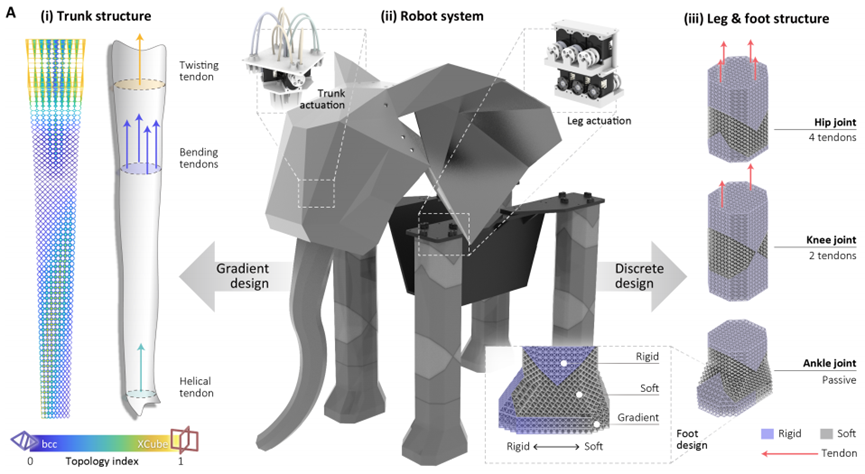

圖7展示了大象機器人的設計情況，包括軀干的梯度晶格結構、帶電機驅動的機器人系統、腿部和足部的離散晶格結構，還呈現了大象軀干的組合運動性能以及大象腿部的兩種典型步態，直觀體現了該機器人融合拓?fù)湔{(diào)節和疊加編程方法設計的軟軀干與剛性腿部結構，及其實現的多樣化運動功能。

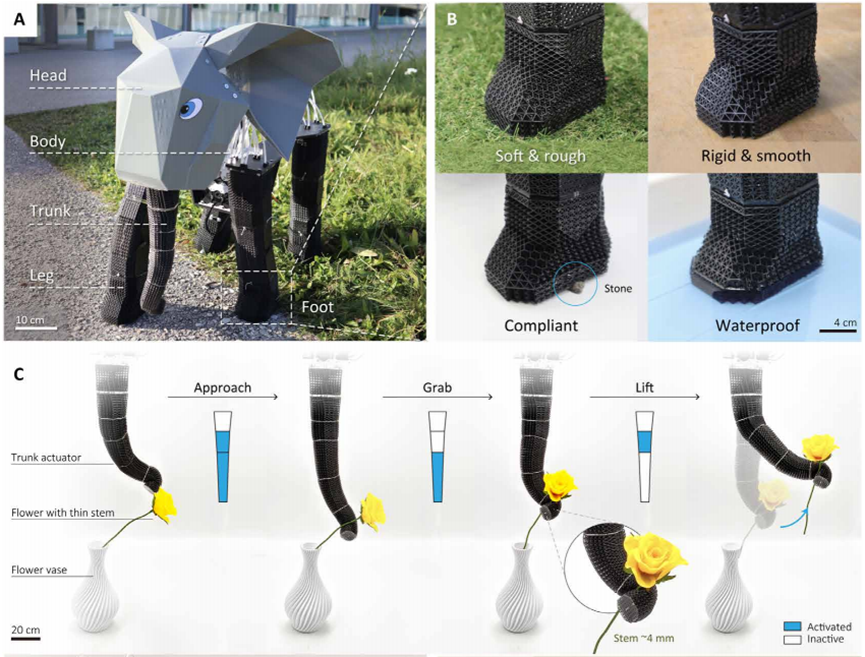

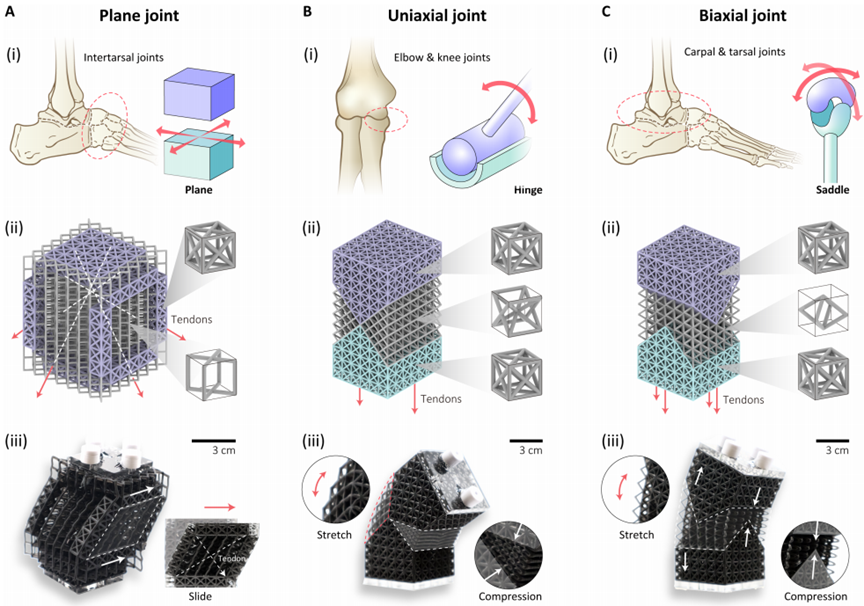

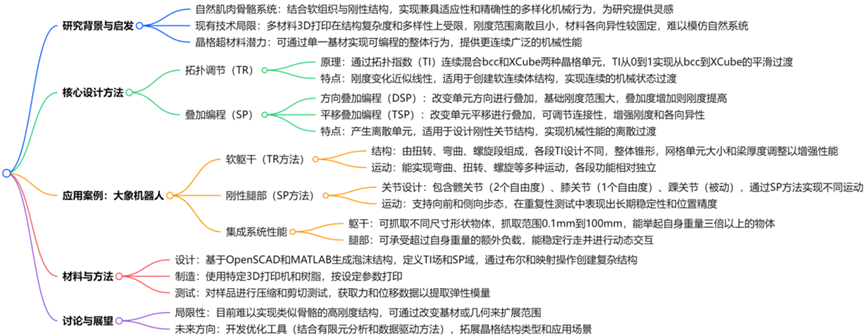

圖8 用于多種運動的疊加編程骨骼關節。 圖8展示了大象機器人的能力演示，包括機器人的整體外觀和結構組成、足部對不同地形和環境的適應性、軀干通過組合不同部分從花瓶中抓取花朵的過程（接近、抓取、抬起），以及通過協調重心和步態實現仿生行走的情況（含有無重心偏移的對比、行走速度、不同步態下的重心偏移等），直觀呈現了該機器人在操作、適應環境和運動方面的綜合能力。 三 小結
原始文獻： Qinghua Guan, Benhui Dai, Hung Hon Cheng, Josie Hughes. Lattice structure musculoskeletal robots: Harnessing programmable geometric topology and anisotropy, Science advances, 2025, 11: eadu9856. 論文鏈接： https://doi.org/10.1126/sciadv.adu9856
